Descubriendo el proceso de fabricación de precisión de punzones no redondos.

En la mente de la mayoría de la gente, un punzón de troquelado Se trata simplemente de una varilla metálica redonda. Sin embargo, en la fabricación moderna, una forma puramente redonda ya no suele ser suficiente para satisfacer requisitos de diseño cada vez más complejos. Desde orificios de bloqueo poligonales en conectores de automóviles hasta ranuras irregulares en terminales electrónicos, e incluso perfiles especiales con logotipos de marcas, todas estas aplicaciones dependen de punzones no redondos (también llamados punzones perfilados).

Como un profesional fabricante de componentes de matrices, HONGYU entiende el papel crítico que juegan los golpes no redondos en estampado de precisiónHoy nos gustaría profundizar en la tecnología de procesamiento de golpes no redondos y revelan cómo se puede pulir acero duro para obtener formas complejas con una precisión a nivel micrométrico.

¿Qué es un punzón no redondo?

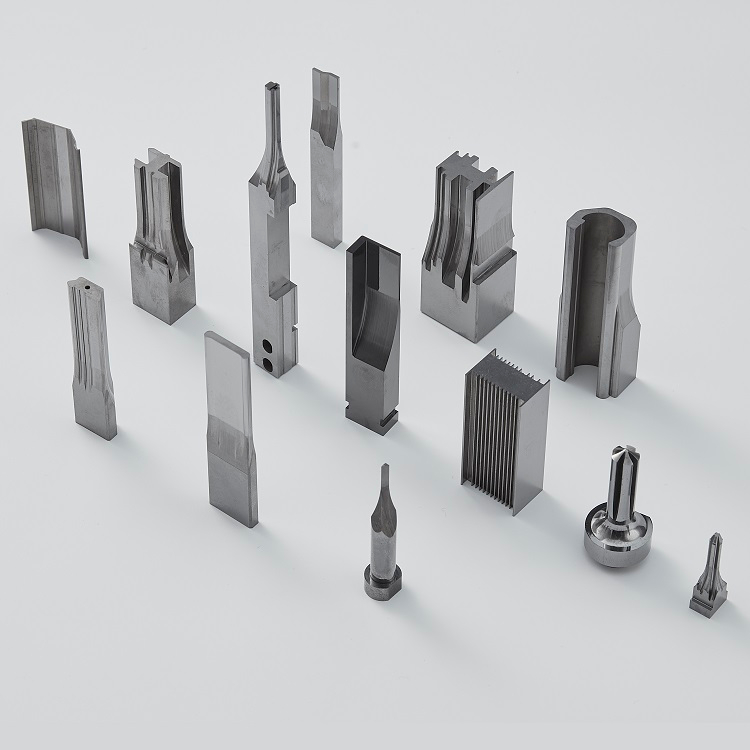

Un punzón no redondo, como su nombre indica, es un punzón con una sección transversal que no es perfectamente circular. Rompe la limitación de los punzones redondos tradicionales e incluye perfiles cuadrados, rectangulares, ovalados, hexagonales, en forma de D, en forma de espiga y varios perfiles irregulares personalizados. Estos punzones se utilizan normalmente para crear agujeros con requisitos funcionales o de acoplamiento específicos, y son un componente fundamental en troqueles progresivos de precisión y aplicaciones de estampado de alta dificultad.

Cuatro desafíos importantes en el procesamiento de punzones no redondos

En comparación con los punzones redondos, que pueden ser procesados ​​fácilmente por rectificado sin centrosLa dificultad de fabricación de punzones no redondos aumenta drásticamente. Los principales desafíos son los siguientes:

1. Complejidad geométrica

Cada punzón no redondo es, en esencia, una nueva «creación». Ya sea la transición entre líneas rectas y arcos, o la conexión entre esquinas afiladas y redondeadas, se requiere un control preciso de la trayectoria. Cualquier ligera desviación puede provocar un desajuste y afectar la vida útil del estampado.

2. Tolerancia dimensional estricta

En estampado de precisiónA menudo, se requiere que la tolerancia de los punzones no redondos se controle dentro de ±0,005 mm. Esto significa que, en una longitud de decenas o incluso cientos de milímetros, la variación dimensional debe ser inferior a una décima parte del diámetro de un cabello humano.

3. Tratamiento de esquinas afiladas y radios

Los punzones no redondos suelen tener esquinas afiladas o radios muy pequeños (R0,1–R0,5). Estas zonas son propensas a la concentración de tensiones o a quemaduras por rectificado durante el proceso, lo que puede provocar astillamiento y exigir un rendimiento extremadamente alto tanto del proceso como del equipo.

4. Garantía del acabado superficial

Una rugosidad superficial deficiente puede provocar arañazos, desgaste por fricción o un desgaste acelerado durante el estampado. Lograr un acabado de espejo con una rugosidad inferior a 0,4 μm en una sección transversal compleja no circular supone un gran reto en el proceso de fabricación.

Nuestras tecnologías de procesamiento principales

Para superar estos desafíos, HONGYU adopta un proceso de mecanizado de precisión combinado, integrando múltiples máquinas avanzadas para garantizar que cada punzón no redondo cumpla con los requisitos más exigentes del plano del cliente.

1. Electroerosión por hilo: la base de los contornos complejos

Para perfiles exteriores extremadamente complejos o agujeros internos irregulares, Electroerosión por hilo es nuestra primera opción.

Ventaja: No está limitado por la dureza del material; incluso el carburo de tungsteno con HRC 65 se puede cortar con facilidad.

Precisión: Exactitud de posicionamiento de hasta ±0,003 mm, reproduciendo a la perfección cualquier curva CAD.

Aplicación: Especialmente adecuado para el mecanizado en bruto y semiacabado de tpunzones de carburo de tungsteno.

2. Rectificado de perfiles ópticos (PG) – El Guardián Final de la Precisión

Este es el equipo fundamental para la fabricación de punzones no circulares de alta precisión.

Principio: Mediante un sistema de proyección óptica, el perfil de la pieza se amplía 25 o 50 veces y se proyecta sobre una pantalla para compararlo con el perfil estándar durante el proceso de rectificado.

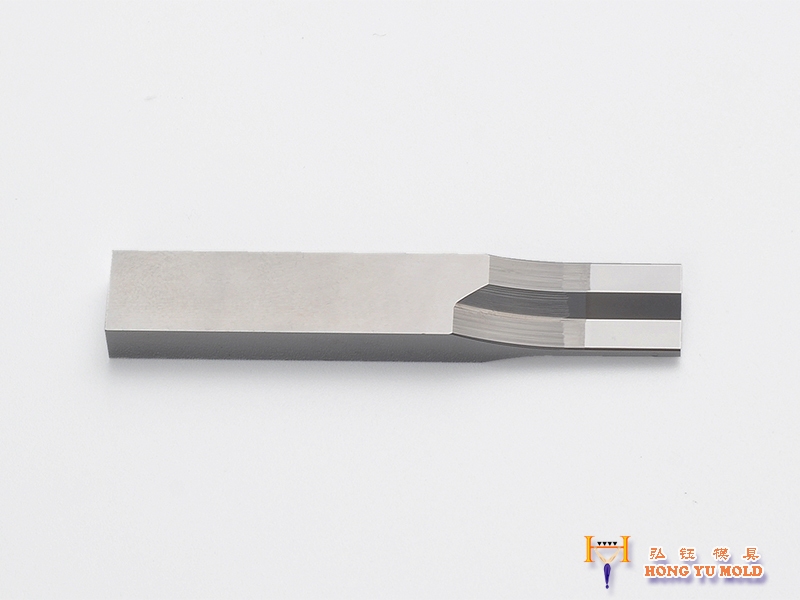

Características: Capaz de refinar con precisión las esquinas en R y la rectitud, eliminando las marcas de mecanizado dejadas por la electroerosión por hilo y logrando una precisión dimensional y un acabado superficial extremadamente altos.

Aplicación: Adecuado para lotes pequeños de piezas no redondas de alta precisión. Procesamiento de punzones e insertos de troquel.

3. Rectificado de plantillas CNC: la solución definitiva para orificios internos y precisión de posicionamiento.

Cuando se mecanizan orificios internos de precisión en punzones no redondos, o cuando se requiere una precisión de posicionamiento extremadamente alta, el rectificado de plantillas CNC se vuelve indispensable.

Función: Permite un control de la posición de los orificios a nivel micrométrico y puede mecanizar orificios internos de alta precisión en materiales duros.

Combinación: Se suele utilizar junto con la electroerosión por hilo (EDM): primero se corta la forma externa y luego se realiza el mecanizado de precisión de los orificios internos.

4. Proceso combinado y recubrimiento: mejora del rendimiento

Para las piezas más exigentes, utilizamos un proceso combinado:

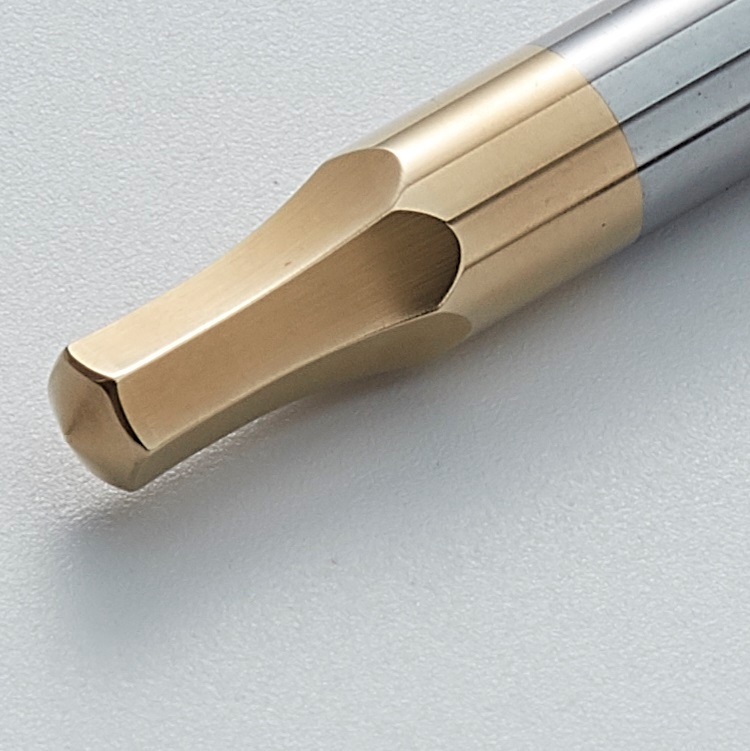

En primer lugar, se realiza un desbaste mediante electroerosión por hilo con un pequeño margen de mecanizado. A continuación, se lleva a cabo un acabado de precisión mediante rectificado óptico de perfiles o rectificado con plantilla para garantizar la exactitud dimensional y el acabado superficial. Finalmente, según los requisitos del cliente, se puede aplicar un recubrimiento superficial como TiN (dorado), TiCN (azul grisáceo), CrN (plata) o DLC (negro) para mejorar notablemente la resistencia al desgaste y el rendimiento antiagarrotamiento, prolongando así la vida útil de la herramienta.

Control de calidad de proceso completo

En HONGYU, cada punzón que no sea redondo debe pasar un estricto proceso de inspección antes de su envío:

Inspección dimensional: Los contornos y dimensiones críticos se inspeccionan al 100% mediante un sistema de medición por visión automático y una máquina de medición por coordenadas (MMC).

Inspección de dureza: Se utiliza la prueba de dureza Rockwell o Vickers para verificar si el tratamiento térmico cumple con los requisitos.

Inspección estética: El filo se examina con un microscopio de 20 aumentos para detectar astilladuras, grietas o rebabas.

Verificación del ajuste de prueba: Si es necesario, se realiza una prueba de ajuste del punzón con la matriz correspondiente para garantizar una holgura uniforme.

Caso práctico: Punzón no redondo de carburo de tungsteno para conectores de automoción

Requisitos del cliente:

Forma: Rectángulo con esquina de radio pequeño (R0,2 mm)

Material: Carburo de tungsteno

Tolerancia: Tanto el ancho como el largo se controlan dentro de ±0,005 mm.

Plazo de entrega: Pedido urgente, entrega en una semana.

Ante la alta dureza del carburo de tungsteno y el requisito de una esquina de radio muy pequeño, adoptamos una solución de acabado de corte de precisión por electroerosión por hilo + rectificado de perfil óptico. La electroerosión por hilo se utilizó para garantizar una geometría de perfil externo precisa y Molienda PG Posteriormente, se utilizó para refinar específicamente las esquinas R y las secciones rectas. Finalmente, se logró una rugosidad superficial de Ra 0,3 μm. Todo el proceso se completó en 5 días hábiles y la pieza superó con éxito la verificación de estampado de prueba del cliente.
