Cómo el tratamiento térmico de los aceros para moldes influye en la precisión del mecanizado.

En fabricación de moldes de precisión, El tratamiento térmico no se trata solo de dureza, sino que define directamente la estabilidad dimensional, la maquinabilidad y la precisión de la pieza final.Incluso el mejor mecanizado CNC no logrará mantener tolerancias estrictas si el tratamiento térmico induce distorsiones inesperadas, tensiones residuales o una microestructura irregular.

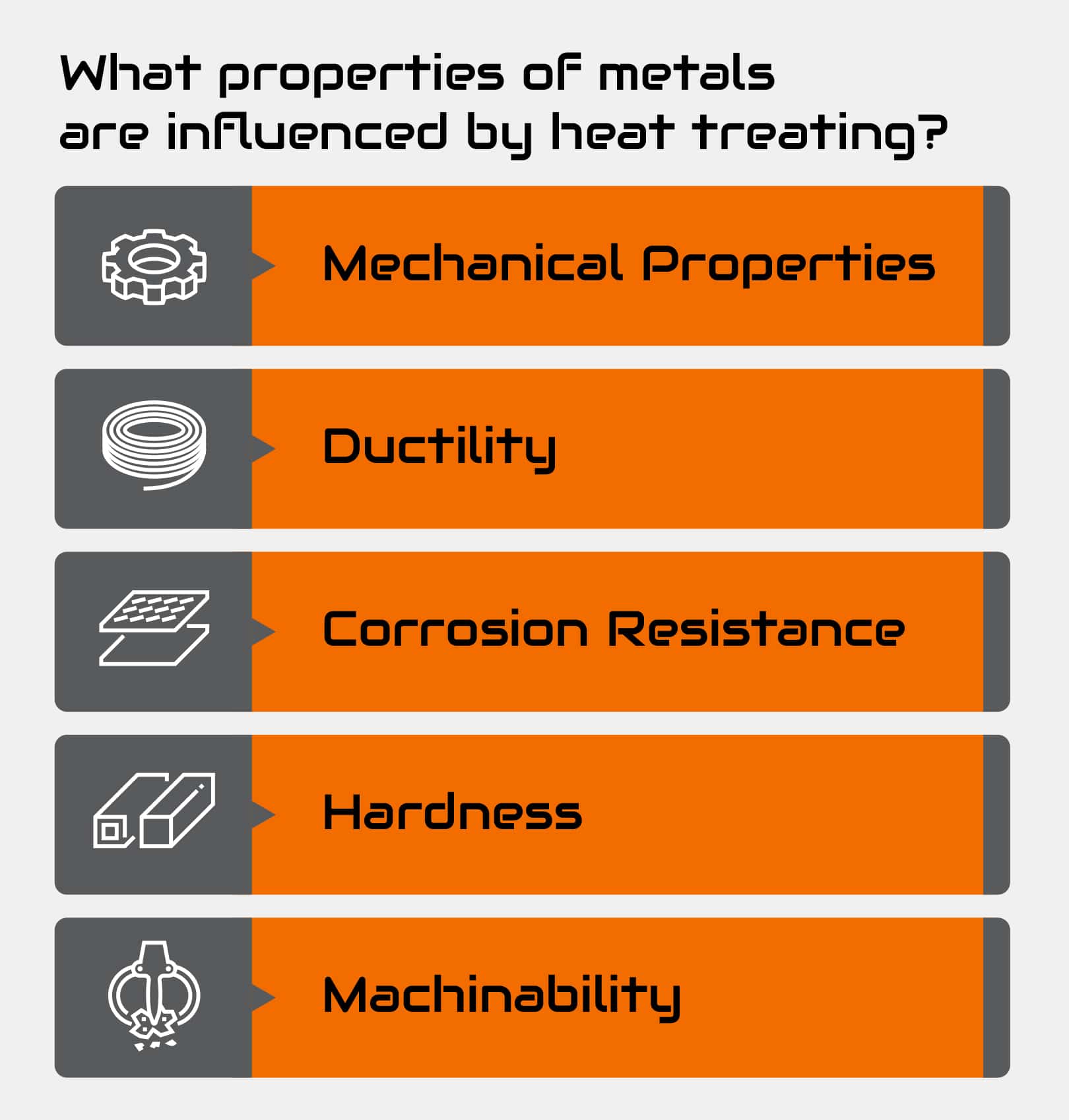

Por qué el tratamiento térmico es importante para Piezas de moldes

Aceros para moldes como P20, H13, SKD61, DC53, Cr12MoVConfían en el tratamiento térmico para lograr:

· Dureza y resistencia al desgaste suficientes

· Resistencia bajo carga cíclica y temperatura

· Estabilidad dimensional durante millones de ciclos

Pero estos beneficios vienen acompañados de cambios físicos que impactan directamente en la precisión del mecanizado: cambio de volumen, transformación de fase, tensión térmica y tensión residual.

Formas clave en que el tratamiento térmico afecta Precisión en el mecanizado

1. Distorsión dimensional y cambio de volumen

Las transformaciones de fase que se producen durante el temple y el revenido modifican el volumen específico del acero.

· Las piezas pueden expandir, encoger, doblar o torcer

· Los agujeros se cierran, los ejes crecen, las superficies planas se deforman.

· Rangos de distorsión típicos: 0,05%–0,5% — suficiente como para arruinar los ajustes de precisión

Por eso piezas de moldes de alta precisión son nunca se terminó a tamaño final antes del tratamiento térmicoDebe reservarse un margen de mecanizado (material en bruto) para el acabado posterior al tratamiento térmico.

2. Las tensiones residuales arruinan la estabilidad.

· El enfriamiento crea una tensión interna extrema.

· El alivio del estrés es fundamental: Las piezas sin templar se deforman o se agrietan durante el mecanizado final.

· El estrés residual también conduce a deformación en serviciodestruyendo la precisión a largo plazo

Buenas prácticas:

· Alivio de tensiones tras el mecanizado en bruto

· Templado completo inmediatamente después del enfriamiento.

3. Uniformidad de la dureza y maquinabilidad

El tratamiento térmico desigual provoca:

· Puntos débiles que conducen a vibraciones, traqueteos y mal acabado superficial

· Puntos duros que desgastan rápidamente las herramientas y rompen la consistencia dimensional.

· Resultados inconsistentes de electroerosión y pulido

Dureza uniforme = mecanizado predecible = precisión estable.

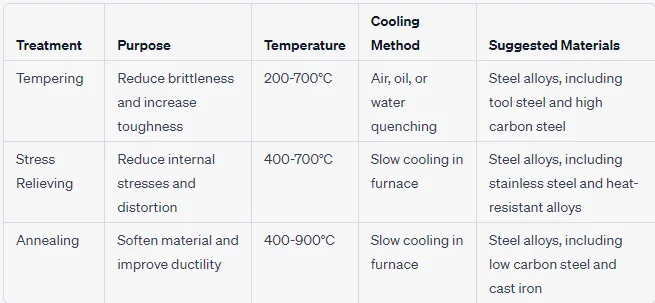

Flujo de trabajo de tratamiento térmico para máxima precisión

Siga esta secuencia para garantizar la precisión:

1.Alivio del estrés después del mecanizado en bruto

2.Calmar + temperar a estabilizar la estructura

3.Mecanizado de semiacabado con una pequeña asignación

4.Tratamiento criogénico opcional para una ultraestabilidad

5.Mecanizado de acabado final con tolerancias estrictas

Para moldes de ultraprecisión, tratamiento térmico al vacío Se recomienda encarecidamente:

· Minimiza la oxidación y la descarburación.

· Reduce la distorsión a <0,001 mm

· Conservas fina calidad superficial para terminar

Notas específicas sobre el material

· Aceros pretemplados (P20)：Buena estabilidad, mínima distorsión durante el proceso.

·Aceros para trabajo en caliente (H13, SKD61)：Sensible a la velocidad de enfriamiento; utilice el proceso de marqueching para reducir la deformación.

·Aceros para herramientas con alto contenido de cromo (DC53, Cr12MoV)Alto riesgo de deformación; se deben utilizar múltiples templetes y enfriamiento lento.

El tratamiento térmico es el fundamento de precisión en componentes de moldeo. No solo mejora

rendimiento: determina si sus piezas se mantienen dentro de las tolerancias durante el mecanizado,

ensamblaje y uso.

Al controlar las velocidades de calentamiento/enfriamiento, reducir la tensión residual, utilizar procesos de vacío y planificar los márgenes de mecanizado, puede convertir el tratamiento térmico de un riesgo en una ventaja de precisión.

Si trabajas con molde de tolerancia ajustada bases, pines centrales, o inserciones—Nunca omita una planificación adecuada del tratamiento térmico.
