Puntos clave del procesamiento de piezas pequeñas y de precisión para moldes de estampado electrónico

En la industria electrónica global, en constante evolución, la demanda de miniaturización, alta precisión y fiabilidad de los productos electrónicos (por ejemplo, dispositivos portátiles inteligentes, electrónica automotriz) está en aumento. Esto impulsa la actualización de los componentes electrónicos. molde de estampadotecnología, especialmente de tamaño pequeño y piezas de moldes de precisión—componentes clave que determinan la calidad y la vida útil de los productos estampados. Estas pequeñas piezas (≤5 mm, tolerancia ±0,01 mm) dependen de un estricto control de procesos y tecnologías avanzadas para lograr una precisión ultra alta.

Selección de materiales: la base de la precisión y la durabilidad.

El material de las piezas de moldes de estampado de precisión influye directamente en su procesabilidad, resistencia al desgaste y vida útil. A diferencia de los moldes de estampado tradicionales, las piezas de moldes electrónicos soportan un estampado de alta frecuencia (miles de veces por hora) y deben mantener una estabilidad dimensional. Por lo tanto, la selección del material se rige por los principios de "alta precisión, dureza, procesabilidad y estabilidad".

Materiales comunes y sus aplicaciones:

Acero de alta velocidad (HSS): Ampliamente utilizado para pequeñas puñetazos, muerey guías, ofreciendo buena resistencia al desgaste, maquinabilidad y rendimiento en tratamientos térmicos. Alcanza una dureza HRC de 62-65 tras el tratamiento térmico, cumpliendo con los requisitos generales para moldes electrónicos.

Carburo cementado: Preferido para piezas de ultraprecisión(p. ej., micropunzones), con una dureza de hasta HRC 85-90 para una resistencia al desgaste superior. Tenga en cuenta su fragilidad; manéjelo con cuidado para evitar que se agriete.

Acero inoxidable/aleaciones especiales: Ideales para entornos exigentes (altas temperaturas, corrosión). El acero inoxidable SUS304, el SUS316L y aleaciones como el titanio garantizan la fiabilidad en condiciones complejas (por ejemplo, en motores de automóviles).

Punto clave: Inspeccione la uniformidad, pureza y calidad superficial del material desde el principio. Los defectos internos (inclusiones, grietas) y las imperfecciones superficiales (arañazos, óxido) provocan desviaciones de precisión o fallos en el molde.

Mecanizado de precisión: El núcleo del control dimensional

Las piezas de moldes electrónicos de precisión requieren una estricta exactitud dimensional, de forma y de posición; incluso desviaciones de 0,005 mm pueden provocar fallos en los productos estampados. El mecanizado convencional es insuficiente; se necesitan equipos y procesos avanzados, centrándose en estos aspectos clave:

Torneado y fresado: Garantizando la precisión básica

Las máquinas de torneado/fresado CNC de alta precisión (precisión de posicionamiento de ±0,001 mm) procesan piezas de formas simples (ejes, manguitos, pasadores guía). Puntos clave:

Estabilidad de sujeción: Uso dispositivos de precisiónpara reducir la deformación. Para piezas ultrapequeñas (<(1 mm de diámetro), utilice mandriles de vacío/magnéticos para proteger las piezas frágiles y garantizar la uniformidad del lote.

Parámetros de corte: Utilice herramientas de diamante/CBN para materiales duros, reduzca las velocidades de avance y aplique una refrigeración suficiente para minimizar la deformación térmica, un factor clave para la precisión.

Inspección dimensional: Utilice micrómetros/comparadores de cuadrante para verificaciones en tiempo real. Para tolerancias de ±0,005 mm, utilice la inspección en línea integrada en CNC para evitar desperdicios.

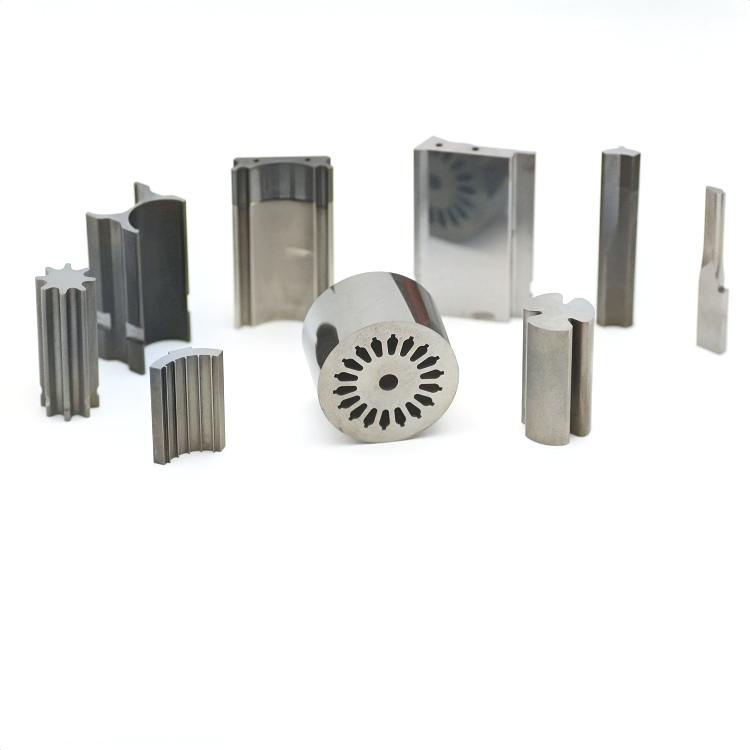

Mecanizado por descarga eléctrica de hilo (WEDM): Logrando formas complejas y alta precisión

Las piezas de formas complejas (microagujeros ≤0,1 mm, ranuras estrechas ≤0,05 mm) se fabrican mediante electroerosión por hilo (especialmente con hilo lento), que ofrece alta precisión, buena calidad superficial y ausencia de fuerza de corte. Puntos clave:

Llave Proceso WEDMagujas:

 Alambre para electrodos: Utilice alambre de molibdeno/cobre uniforme y de alta resistencia. Adapte el diámetro al tamaño de la pieza (hasta 0,02 mm para piezas ultramicroscópicas) para evitar roturas y garantizar la precisión del contorno.

Configuración de parámetros: Ajuste el ancho de pulso, el intervalo y la corriente según el material y la precisión. Para materiales duros, utilice un ancho de pulso pequeño y una corriente baja para reducir la deformación térmica; con un hilo lento se consigue una rugosidad Ra ≤ 0,02 μm.

Posicionamiento de la pieza: Utilice fijaciones de precisión (pasadores, bloques en V) para un posicionamiento exacto de la pieza. Para piezas complejas, utilice posicionamiento CNC para aumentar la precisión y la eficiencia.

Rectificado y pulido: mejora de la calidad y precisión de la superficie.

Tras el torneado, el fresado o el mecanizado por electroerosión, las pequeñas rebabas y marcas de herramienta afectan al montaje del molde y a la calidad del estampado. El rectificado y el pulido son pasos de acabado esenciales.

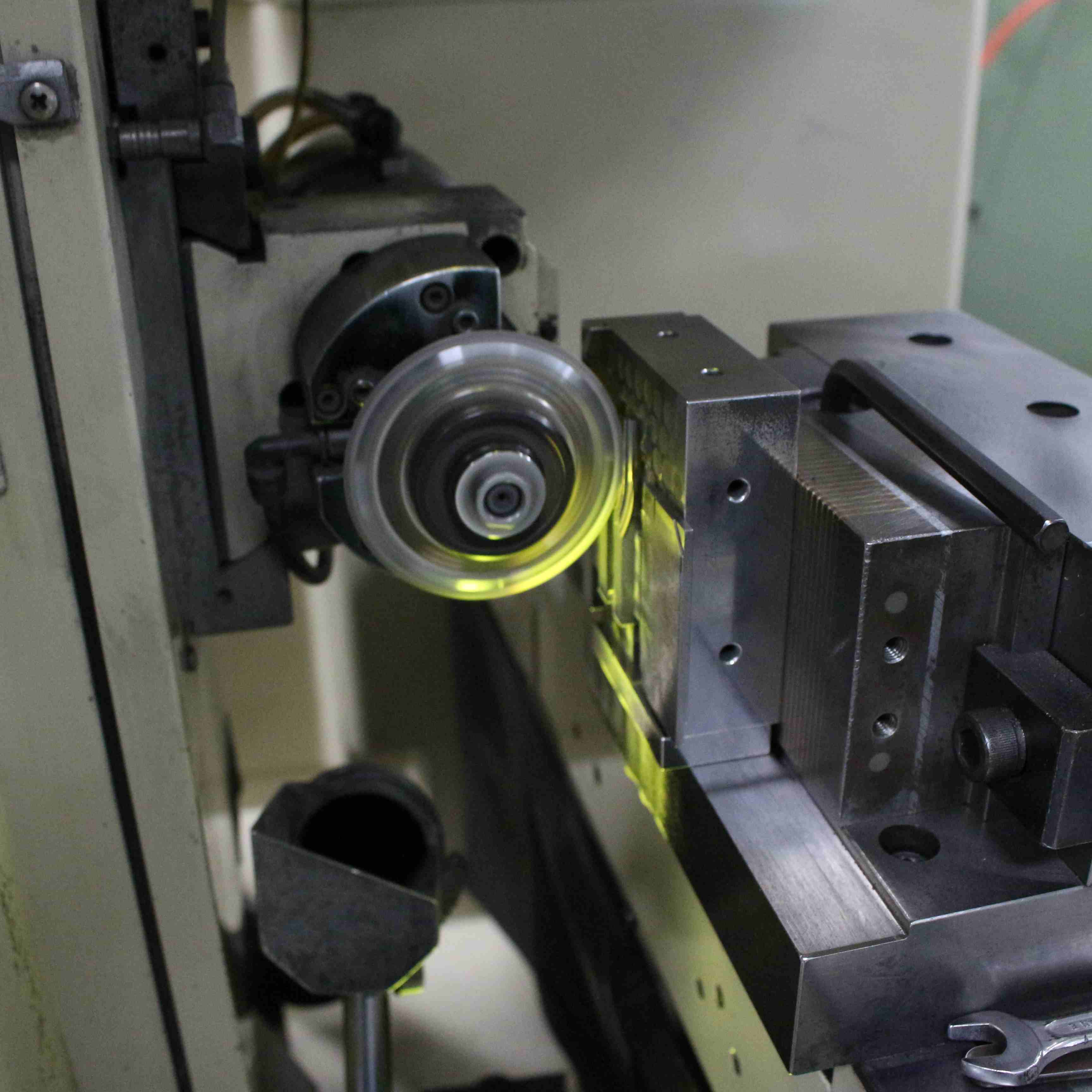

Rectificado de precisiónUtilice rectificadoras de alta precisión para garantizar la planitud y el paralelismo. Para piezas pequeñas o de paredes delgadas, utilice el microrectificado para evitar deformaciones.

Pulido: Siga el procedimiento de "grueso a fino" con abrasivos de 1000# a 5000# hasta alcanzar una rugosidad superficial Ra ≤ 0,01 μm. Aplique una fuerza uniforme para evitar superficies irregulares. Para rebabas de ≤ 0,005 mm, utilice desbarbado por plasma/electroquímico.

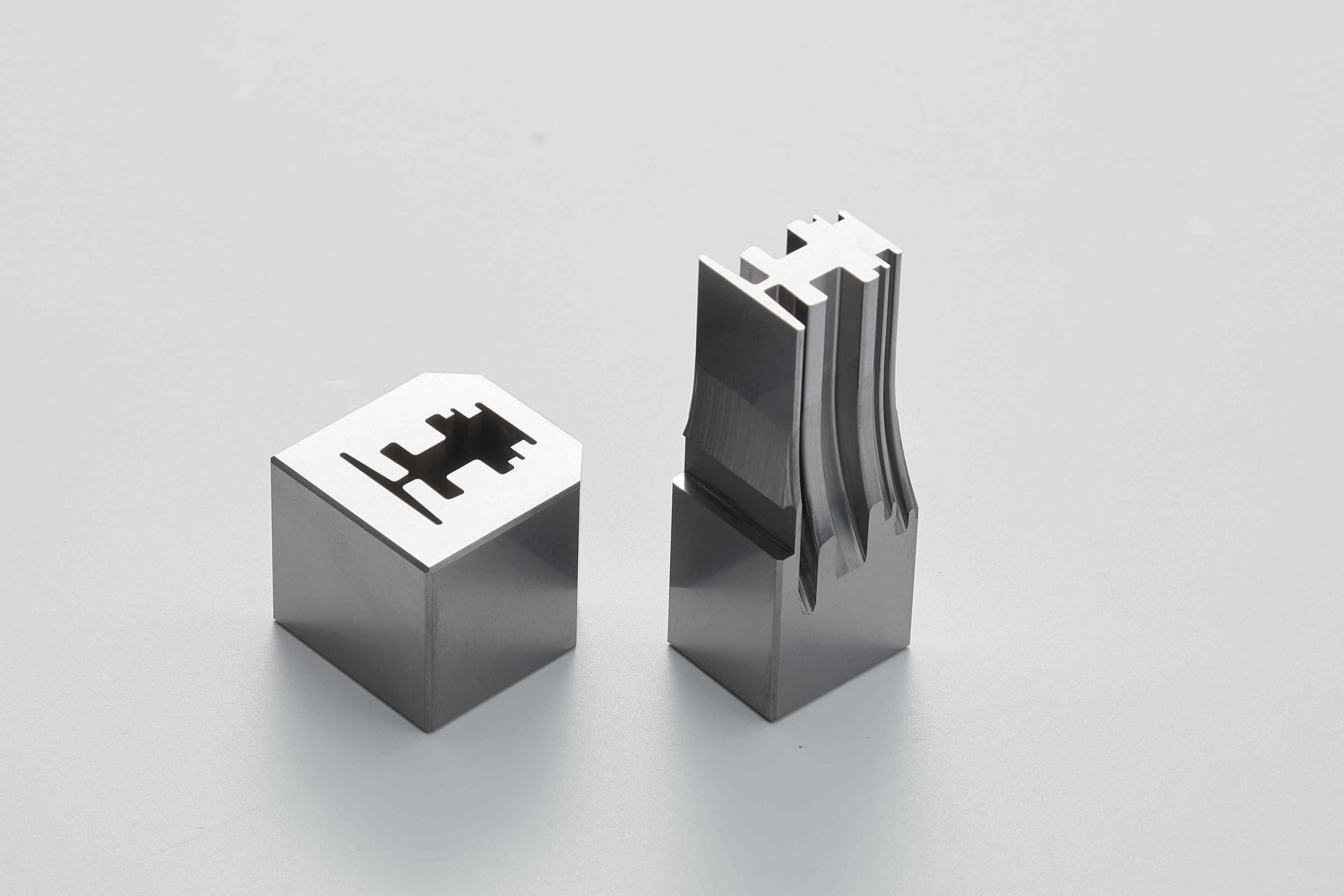

Con un enfoque constante en el campo de los conectores electrónicos, Hongyu Mould está totalmente dedicada a la producción y fabricación profesional de piezas de moldes de estampado, cumpliendo con los estándares de procesamiento de precisión mencionados anteriormente para proporcionar productos confiables y de alta calidad para la industria electrónica.
