Meta descripción: Una desviación de perfil de ±0,002 mm en un Electroerosión por hilo El dibujo parece un solo número, pero en realidad requiere cinco enlaces estrictamente controlados: cable, electricidad, agua, ruta y entorno. He aquí por qué esta especificación es realmente un problema de ingeniería de sistemas y qué buscar en un Electroerosión por hilo de precisión pareja.
En cualquier molde de precisión o matriz de estampado En el dibujo, a menudo encontrarás una nota como esta:
"Desviación máxima admisible del perfil: ±0,002 mm."
Para alguien que no esté familiarizado con la electroerosión por hilo, esa línea puede parecer simplemente otra tolerancia. Pero para un experto Electroerosión por hilo lento (WEDMPara el operador, esas dos micras son una llamada de atención. Significan que, desde la selección de la máquina y los parámetros eléctricos hasta el estado del cable, la calidad del agua, la trayectoria de corte e incluso la temperatura del taller, cada eslabón de la cadena debe reservar espacio para esas dos micras.
Si alguno de esos enlaces falla, la pieza no pasará la inspección.
Este artículo explica por qué una precisión de ±0,002 mm supone fundamentalmente un reto de ingeniería de sistemas, y qué debe esperar un comprador B2B de un socio serio en el sector del mecanizado por electroerosión de precisión.

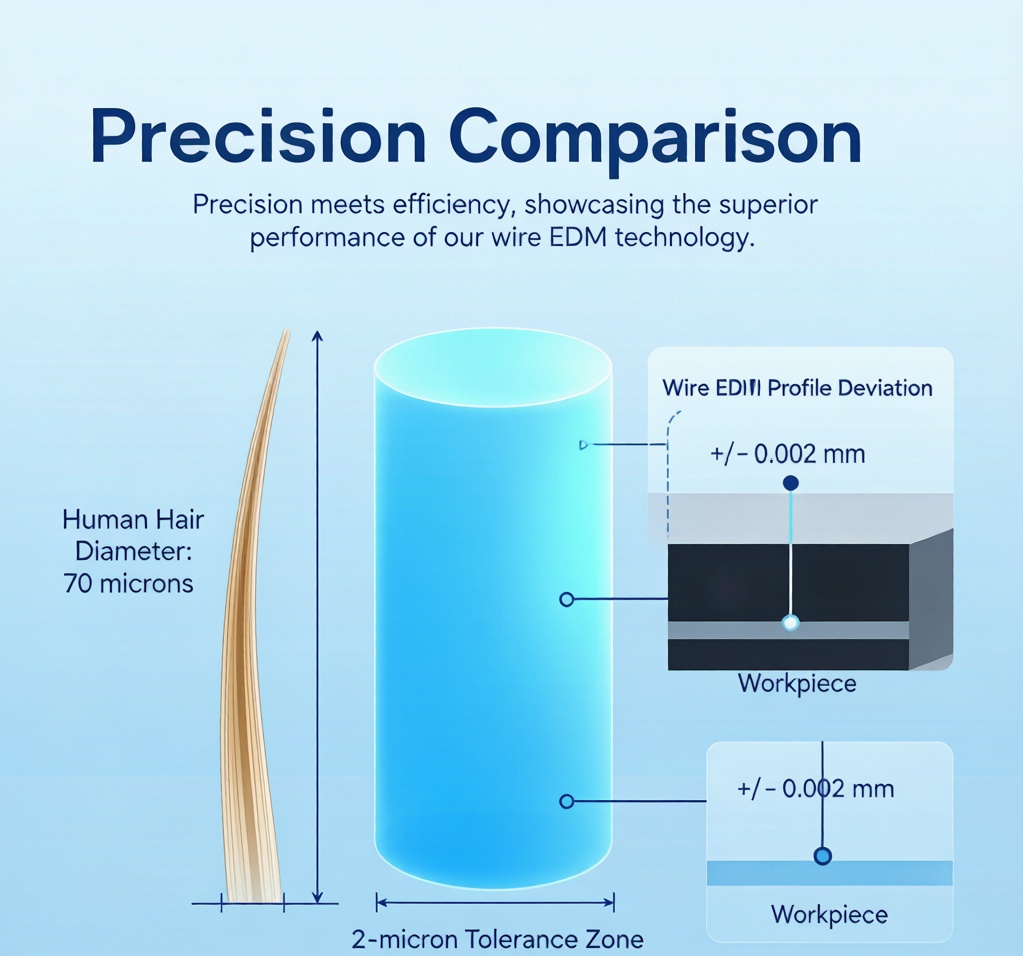

Para poner esta cifra en perspectiva:
l 2 micras = 0,002 mm
l Un cabello humano tiene aproximadamente 70 micras de diámetro.
l Eso significa que la desviación permitida es menor a 1/35 del grosor de un cabello.
Ningún componente de una máquina de electroerosión por hilo, por sí solo, puede lograr un perfil de 2 micras. Este valor solo se alcanza cuando el hilo, la energía eléctrica, el agua dieléctrica, la trayectoria de la herramienta y las condiciones ambientales se ajustan de forma conjunta. Esa es la esencia de la ingeniería de sistemas: un resultado final que surge del conjunto, no de la suma de sus partes.
Los 5 eslabones críticos en un proceso de electroerosión por hilo de precisión
1. Selección del alambre del electrodo y control de la tensión
La "herramienta de corte" en el mecanizado por electroerosión por hilo no es una fresa maciza, sino un hilo de electrodo de latón o molibdeno de tan solo 0,10 a 0,30 mm de espesor. Este hilo ya tiene su propia tolerancia de diámetro.
Por qué es importante:
l Si un alambre de latón de Ø0,25 mm tiene en realidad un diámetro 0,002 mm mayor, el espacio de descarga se ensancha y el perfil final se desplaza hacia afuera.
l Si la tensión del alambre fluctúa, este vibra durante el corte, y esa vibración se transmite directamente a la superficie de la pieza de trabajo en forma de ondas o dispersión dimensional.
Así es como se ve bien:
l Alambre de electrodo de grado de precisión con diámetro estrictamente controlado.
l Monitorización continua del desgaste con compensación durante el proceso.
l Un sistema de control automático de tensión que mantiene la fluctuación de la tensión dentro de un rango estrecho incluso a altas velocidades del cable.
Este es un aspecto en el que las máquinas de gama básica y las de gama alta presentan diferencias notables. La tensión de circuito cerrado no es opcional para trabajos con una precisión de ±0,002 mm.
2. Ajuste preciso de los parámetros de descarga
El mecanizado por electroerosión por hilo elimina material mediante descargas eléctricas pulsadas. Cada pulso crea un pequeño cráter, cuya profundidad viene determinada por la energía del pulso.
La disyuntiva fundamental:
Mayor energía de descarga | Menor energía de descarga |
Corte más rápido | Corte más lento |
Superficie más rugosa | Superficie más lisa |
Desviación de perfil mayor | Desviación de perfil más ajustada |
Para lograr una precisión de perfil de ±0,002 mm, la pasada de acabado debe ejecutarse con muy baja energía:
l Ancho de pulso más estrecho
l Corriente máxima más baja
l A menudo se utiliza una "fuente de alimentación no electrolítica" o un "circuito de acabado ultrafino" específico para el corte final de la capa de acabado.
La desventaja es bien conocida: reducir el tiempo puede 3–4 veces comparado con un corte de desbaste. Esa es una de las razones por las que el micro-Electroerosión de precisión El trabajo nunca se presupuesta a bajo precio: el tiempo de máquina es real.
3. El impacto oculto de la calidad del agua y la filtración
Este es el eslabón más pasado por alto de la cadena, y uno de los más perjudiciales cuando se ignora.
El mecanizado por electroerosión por hilo utiliza agua desionizada como el dieléctrico. El resistividad de esa agua controla directamente la estabilidad de la brecha de descarga:
l Resistividad demasiado baja → la energía de descarga se dispersa → la brecha se ensancha → el perfil se vuelve sobredimensionado
l Resistividad demasiado alta → la descarga se vuelve inestable → rotura del cable y chispas anormales
Para ±0,002 mm, la banda de control típica es:
l La resistividad se mantuvo estable por encima de 1 × 10⁵ Ω·cm
l Sustitución de tanques de resina según un calendario fijo.
l Filtración de alta eficiencia que mantiene limpia la zona de mecanizado.
El estado del tanque de resina y la clasificación en micras de los elementos filtrantes se reflejan, línea por línea, en la precisión del perfil final. Un taller que no le da la importancia debida a su sistema de agua no puede mantener una filtración de 2 micras.
4. Inteligencia de procesos en la ruta de corte y asignación de material.
Dos ingenieros de procesos experimentados pueden recibir el mismo plano, programar dos trayectorias diferentes y obtener dos resultados muy distintos. La planificación de trayectorias es donde la experiencia se hace evidente en la pieza.
La estrategia estándar de múltiples pasadas para ±0,002 mm:
1. Corte tosco — eliminar la mayor parte del material y liberar la tensión interna
2. Corte de semiacabado — corregir cualquier deformación causada por la liberación de tensión
3. Corte final (corte de desbaste) — alcanzar el tamaño y la calidad de superficie finales
Cada pasada tiene un desplazamiento calculado con precisión, derivado de:
l Espesor del material
l Complejidad geométrica
l El comportamiento de la máquina específica
Si el margen de seguridad es demasiado amplio, la pasada final no podrá eliminar las marcas de la pasada anterior. Si es demasiado ajustado, es posible que la pasada final no alcance la superficie de referencia. La intuición para estos valores se adquiere a lo largo de años de pruebas y datos acumulados, no a partir de una hoja de parámetros.
5. La influencia de la temperatura y el ambiente.
La última variable, y la más subestimada, es el entorno ambiental.
l Un error de 2 micras es perfectamente aceptable en un taller con temperatura constante de 20 °C ± 0,5 °C.
l En un entorno no controlado, incluso una fluctuación de ±2 °C puede consumir la mayor parte de la tolerancia debido a la expansión y contracción térmica de la pieza de trabajo.
Por eso, los talleres de electroerosión por hilo de precisión invierten en:
l Aire acondicionado de temperatura constante
l Largos tiempos de ecualización antes del mecanizado
l Gestión del flujo de refrigerante y aire alrededor del área de trabajo
Un proveedor que mecaniza piezas de precisión en una fábrica convencional, incluso con una máquina excelente, tendrá dificultades para mantener una precisión de 2 micras de forma constante.
Por qué esto es importante para tu proyecto
Si su plano requiere una desviación de perfil de ±0,002 mm, no está comprando un servicio de mecanizado. Está comprando acceso a un sistema controlado:
l Una máquina con tensión de cable de circuito cerrado
l Un generador con circuitos de microacabado
l Un sistema de agua con resistividad estable
l Un ingeniero de procesos que sabe cómo planificar el camino.
l Un taller que mantiene una temperatura constante durante todo el año.
Cualquier eslabón débil y la cadena se rompe. Por eso, algunos puestos de trabajo simplemente no son adecuados para todas las fábricas, independientemente de lo que diga su publicidad.
¿Busca un socio para el mecanizado por electroerosión de precisión por hilo?
En Dongguan HongYu Compañía de Moldes, Ltd.Una desviación de perfil de ±0,002 mm es un objetivo de producción diario, no una solicitud especial. Nuestra capacidad se basa en:
l AgieCharmilles, Sodick y Waida Plataformas de electroerosión de hilo lento de alta gama
l A taller de temperatura constante con humedad controlada
l Interno sistemas de agua desionizada con monitorización continua de la resistividad
l A base de datos de corte de múltiples pasadas Perfeccionado a lo largo de 19 años de trabajo de exportación.
l 19+ años de experiencia dedicada al servicio Clientes B2B europeos y japoneses en los sectores de automoción, electrónica, encapsulado de circuitos integrados y maquinaria industrial.
Trabajamos directamente con fabricantes de moldes, constructores de matrices de estampado y fabricantes de piezas de precisión que necesitan tolerancias en las que puedan confiar plenamente, y que necesitan un socio que pueda explicar, en un lenguaje sencillo, en qué se invierte cada micra de su tolerancia.
Envíanos tu dibujo y te diremos con sinceridad si es viable construirlo y cómo.
👉 sales01@dghongyumold.com para una revisión de viabilidad en el plazo de un día hábil.
