En la fabricación de precisión, incluso las desviaciones menores pueden causar fallas costosas o un ensamblaje deficiente. Los estándares de tolerancia y los datos dimensionales son fundamentales para la confiabilidad. molde de estampado de precisiónrendimiento, lo que permite obtener componentes consistentes y de alta calidad para los sectores automotriz, aeroespacial y electrónico.
¿Cuáles son los estándares de tolerancia para? Piezas de moldes de estampado de precisión?
Las normas de tolerancia definen las variaciones permitidas en pieza del moldetamaño, forma y posición, lo que garantiza una funcionalidad e intercambiabilidad perfectas. A diferencia del estampado general, el estampado de precisión requiere tolerancias estrictas —normalmente de ±0,001 a ±0,005 pulgadas (±0,025 a ±0,127 mm)— basadas en el consenso de la industria, el comportamiento del material y las necesidades del producto final.
Estas normas equilibran dos objetivos clave: garantizar la intercambiabilidad de las piezas (para facilitar los cambios de lote/fabricante) y equilibrar la precisión con la facilidad de fabricación, evitando tolerancias excesivamente estrictas que aumenten los costes innecesariamente.
Referencias dimensionales generales de la industria: La base del control de tolerancias
Los datos dimensionales son puntos, líneas o planos de referencia que estandarizan las mediciones de tolerancia. Sin datos claros, las tolerancias precisas pierden sentido, lo que provoca desalineación y piezas no conformes. La industria utiliza un "marco de referencia de datos (DRF)" con tres datos principales:
1. Datum primario (Datum A)
La referencia más importante (a menudo una superficie plana como la superficie de separación del molde o la base de la placa base) garantiza la alineación con la prensa de estampado. Limita tres grados de libertad (traslación en X, Y y Z) y establece la línea base para todas las mediciones.
2. Datum secundario (Datum B)
Perpendicular al plano de referencia principal, restringiendo dos grados de libertad adicionales (rotación X/Y). Generalmente se trata de una superficie lateral, una ranura o un pasador (por ejemplo, el lateral del vástago de un punzón) para reforzar la orientación con respecto al plano de referencia A.
3. Datum Terciario (Datum C)
Perpendicular a los planos de referencia primario y secundario, limitando el grado de libertad final (rotación en Z). Un pequeño elemento (por ejemplo, un orificio o una muesca) que ajusta con precisión la posición, asegurando la restricción total de la pieza.

Principales normas del sector que rigen las tolerancias y los sistemas de referencia.
Los estándares globales proporcionan un lenguaje común para los fabricantes, lo que garantiza la coherencia de la cadena de suministro y una comunicación clara del diseño:
1. ASME Y14.5 (GD&T)
El estándar de referencia para el dimensionamiento y la tolerancia geométrica (GD&T), que establece símbolos y reglas para las características de las piezas. Actualizado en 2018 (reafirmado en 2024), hace hincapié en los puntos de referencia para el control de las tolerancias geométricas y se utiliza ampliamente en los sectores automotriz, aeroespacial y electrónico.

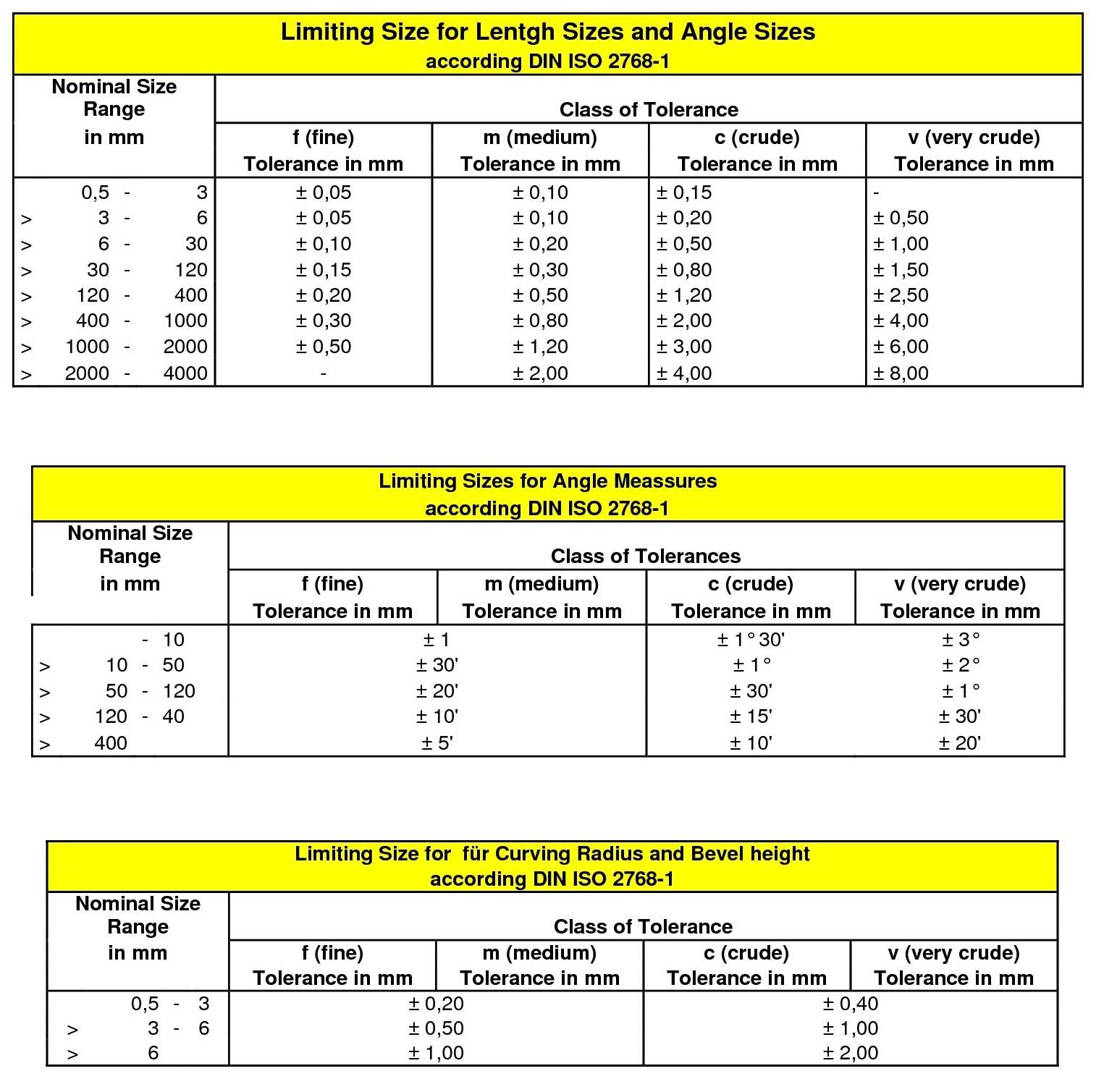

2. ISO 2768 (Tolerancias generales)
Define tolerancias generales para características lineales/angulares/geométricas no marcadas, con cuatro clases (F/M/C/V). La mayoría piezas de moldes de precisiónUtilice clases finas/medias, simplificando los dibujos al reducir el marcado de tolerancias redundantes.

3. DIN 6930 (Piezas de acero estampado)
Diseñado específicamente para acero estampado, tiene en cuenta el comportamiento del metal sometido a cizallamiento (por ejemplo, en el rodillo de troquel) que afecta a las tolerancias. Especifica cuatro niveles de precisión para dimensiones, concentricidad y simetría, muy utilizados en los sectores automovilístico e industrial europeos.
4. ISO 8062-3 (Piezas moldeadas)
Se centra en las tolerancias dimensionales y geométricas de las piezas moldeadas (incluidos los moldes de estampado de precisión), definiendo los grados y los márgenes de mecanizado para lograr una coherencia global.

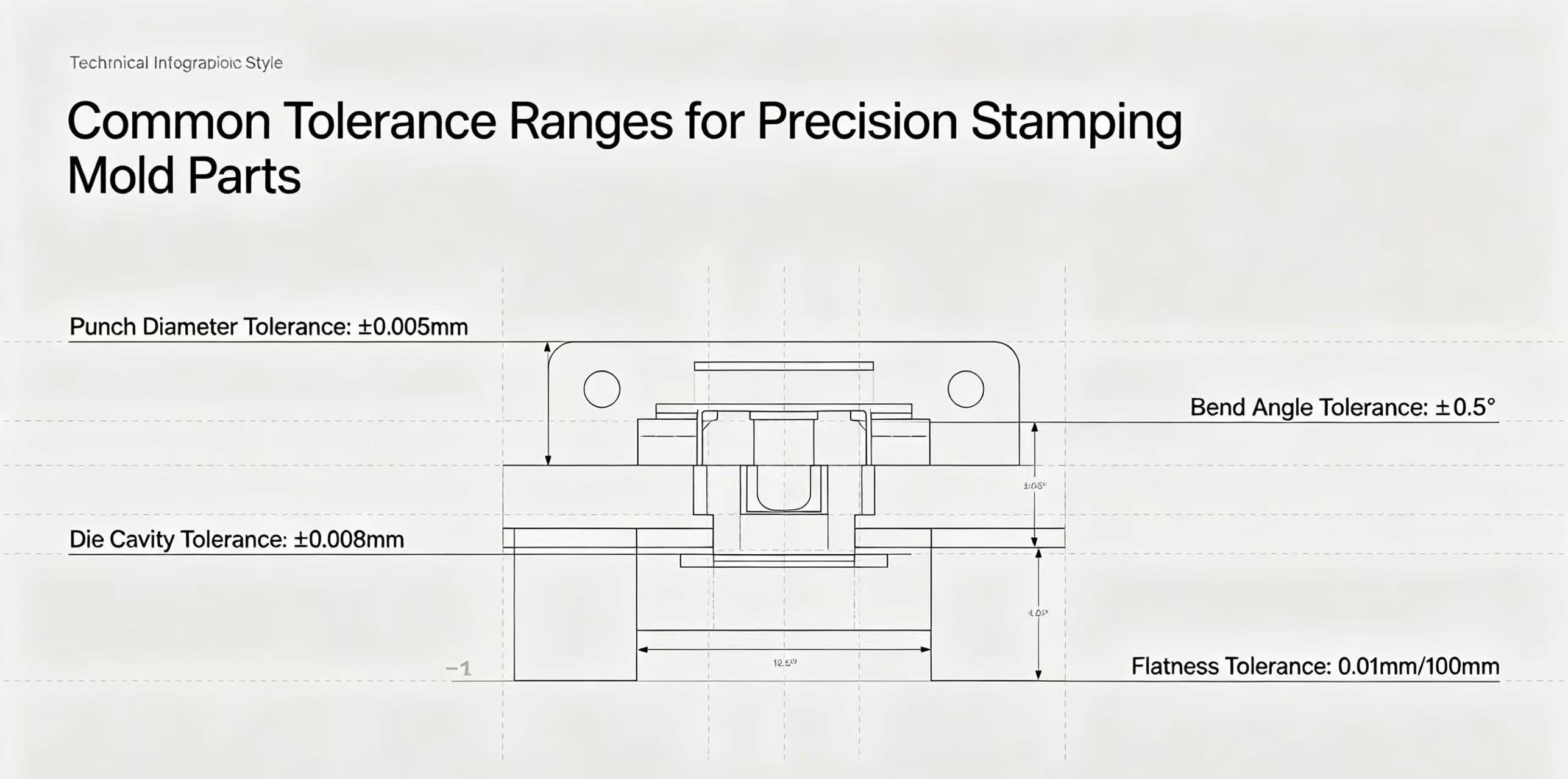

Rangos de tolerancia comunes para piezas de moldes de estampado de precisión
Los rangos típicos equilibran la precisión y el costo, y varían según la función de la pieza, el material y el proceso:

Factores que influyen en la selección de tolerancia
La selección de tolerancias requiere equilibrar cuatro factores clave:
En resumen, comprender las referencias dimensionales y los estándares de tolerancia generales de la industria es fundamental para optimizar el rendimiento de los moldes de estampado de precisión, reducir el desperdicio y garantizar la calidad del producto final. Al adherirse a estándares establecidos como ASME Y14.5 e ISO 2768, y al equilibrar cuidadosamente las necesidades funcionales con la facilidad de fabricación, los fabricantes pueden crear piezas de molde confiables y rentables que satisfagan las exigencias de las industrias actuales, que se caracterizan por su alta precisión. A medida que la tecnología avanza, estos estándares seguirán evolucionando, pero su propósito fundamental —proporcionar un marco consistente y confiable para el control de tolerancias— seguirá siendo la piedra angular de la fabricación de estampado de precisión.
