Mejora de la precisión en la electroerosión por hilo para piezas de carburo de tungsteno

Piezas de molde de carburo de tungstenoSon fundamentales para la fabricación de alta precisión; sin embargo, su alta dureza y fragilidad dificultan el control de precisión en la electroerosión por hilo. Incluso las microdesviaciones pueden afectar el rendimiento y la vida útil del molde.

Equipos centrales y configuración de cables

• Selección de alambres: Alambres de latón recubiertos de zinc (precisión equilibrada) o alambres de molibdeno (cortes delgados de ultraprecisión); reemplazar cada 8 a 12 horas para evitar errores inducidos por el desgaste.

• Calibración de tensión: 12–18 N para cables de 0,25 mm, 8–12 N para cables de 0,15–0,2 mm; alineación láser diaria para rectitud de cables para eliminar la vibración.

• Calibración de la máquina: Verifique periódicamente los ejes lineales y las guías de alambre, asegúrese de una repetibilidad de ±0,001 mm y nivele la mesa de trabajo para evitar errores de conicidad.

Ajuste de parámetros de procesos orientado a la precisión

• Configuración de pulso: Baja energía para acabado (Ton:2–5μs, Ip:2–5A, Toff:5–15μs) para reducir el daño térmico; evitar alta energía para prevenir microgrietas.

• Optimización de descarga: presión dieléctrica de 8 a 15 MPa (menor para acabado), temperatura del fluido de 20 a 25 °C; alinee las boquillas con el espacio de descarga, use boquillas dobles para geometrías complejas.

• Estrategia de múltiples pasadas: 3 pasadas (desbaste: 80–90 % de eliminación de material; semiacabado: 0,1–0,2 mm para eliminar la zona afectada por el calor; acabado: 0,02–0,05 mm para precisión final); agregar pasada de desbaste para una tolerancia de ±0,001 mm.

Preparación y fijación de piezas de trabajo

• Usar accesorios de alta precisión(±0,001 mm de repetibilidad), evite sujetar excesivamente para evitar tensiones residuales y deformaciones.

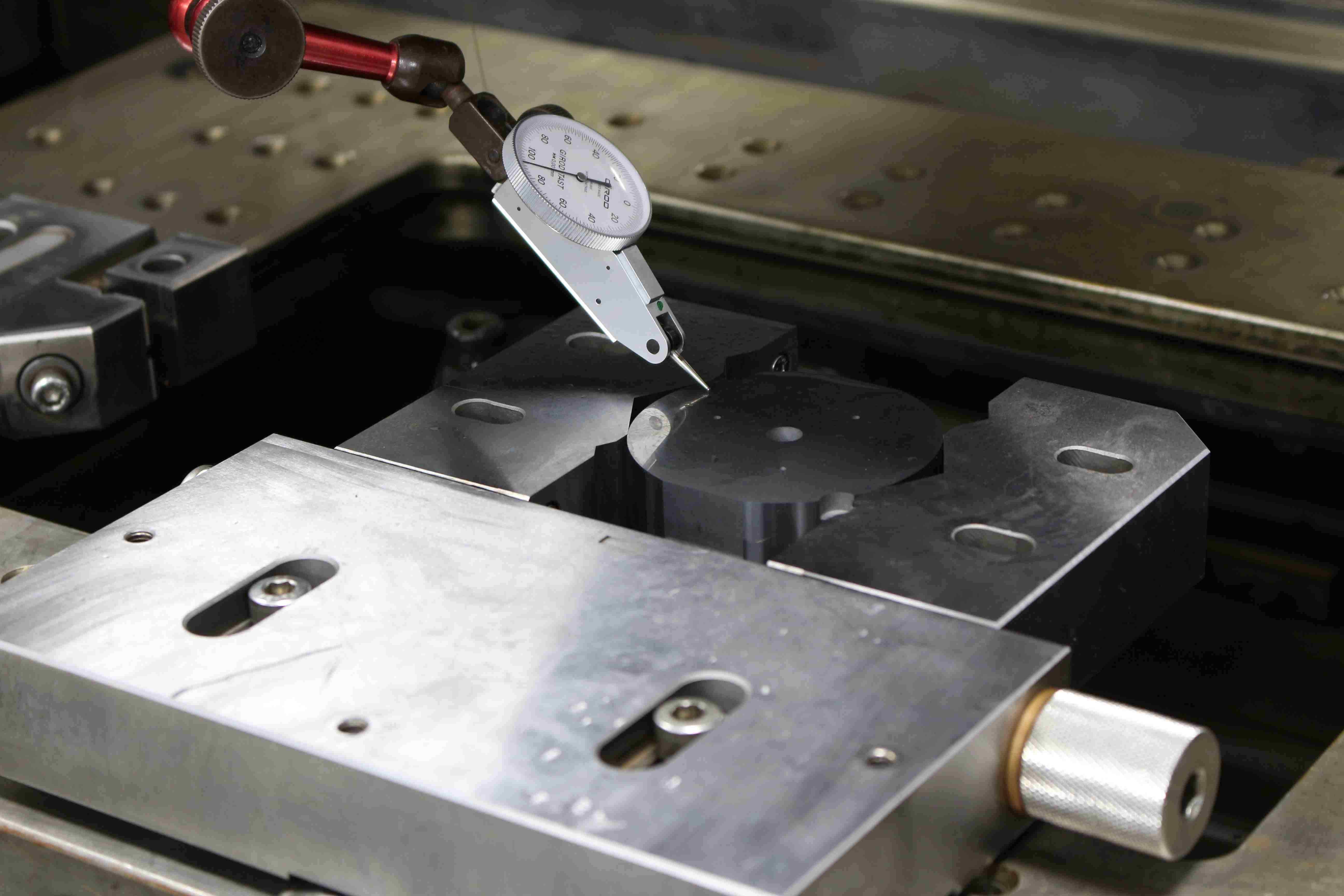

• Alineación del indicador láser/de cuadrante para la trayectoria del alambre de la pieza de trabajo; limpieza previa/desbarbado de la pieza de trabajo, precalentamiento del carburo grueso (>50 mm) a 15–20 °C para reducir el choque térmico.

Inspección y compensación de errores

• Enfríe la pieza de trabajo a temperatura ambiente antes de inspeccionarla; utilice micrómetros CMM/láser para realizar mediciones de precisión.

• Compensación específica: aumentar la presión de lavado para errores de conicidad, reducir Ip/Ton para corte excesivo, agregar pasada de desbaste para acabado superficial deficiente.

• Adopte una compensación de circuito cerrado para la producción por lotes para garantizar una precisión constante.

Problemas comunes de precisión y soluciones rápidas

• Microfisuras: acortar Ton, bajar IP, añadir pasada de semiacabado

• Desviación dimensional: Reemplace el cable desgastado, recalibre la máquina, vuelva a alinear la pieza de trabajo

• Conicidad en cavidades profundas: Aumente la presión de lavado, utilice boquillas dobles y reduzca la velocidad de mecanizado.

• Superficie rugosa (Ra>0,2 μm): Optimice la configuración del pulso, limpie boquillas, añadir pase descremado

Cable de refuerzo Precisión de EDMpara moldes de carburoSe basa en un enfoque holístico y detallista que integra la configuración del alambre/máquina, el ajuste de parámetros, la fijación rigurosa y la compensación basada en datos. El dominio de estas optimizaciones clave permite tolerancias consistentes de ±0,002 mm o más ajustadas, maximizando el rendimiento y la vida útil del molde de carburo. fabricación de alta precisión.

Hong Yu presume de madurez Tecnología de electroerosión por hiloPara componentes de moldes de carburo de precisión, que ofrecen soluciones de mecanizado personalizadasCon un estricto control de tolerancia para la industria automotriz, 3C, fundición a presión y otras. Respaldamos su producción de moldes de alta gama con experiencia técnica profesional y calidad confiable.
